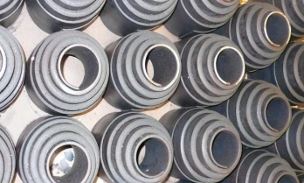

Kuželové pružiny pásové /evolutní/

Všechny druhy evolutních pružin vyrábíme podle dodaných standardizovaných výkresů, podle dodaného vzoru a také atypických rozměrů přímo na míru podle přání zákazníka. Pružiny vyrábíme z pružinové oceli:

  • 14 260 - ČSN 41 4260
  • 15 260 - ČSN 41 5260
  • 50CrV4 - DIN 17 200, EN 10083-1
  • 51CrV4 - DIN 17 350, EN 10083-1
  • 54SiCr6 - DIN 17 221, EN 10089

Při objednávání kuželových pružin, kdy neznáte číslo výkresu pružiny, musíme pro výpočet znát níže uvedené hodnoty:

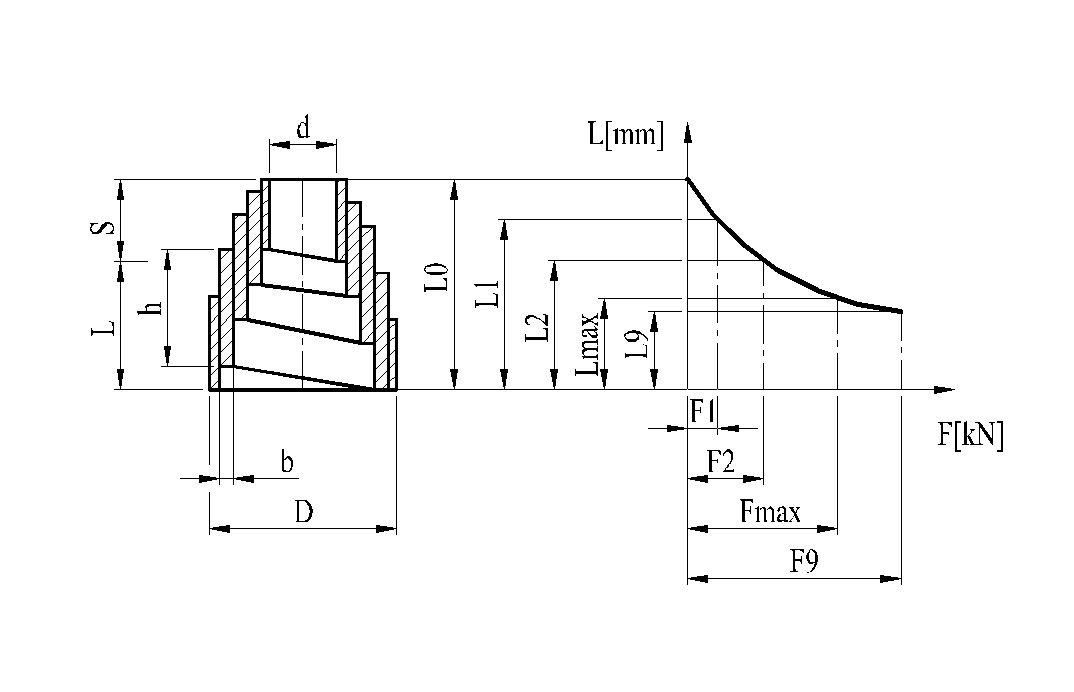

d - vnitřní průměr pružiny, D - vnější průměr pružiny, Lo - volná výška, b - tloušťka pásu, h - šířka pásu,

nebo

d - vnitřní průměr pružiny, D - vnější průměr pružiny, Lo - volná výška, F1 pracovní zatížení při výšce L1, případně Fmax - maximální zatížení při výšce Lmax

Zde uvádíme limitní rozměry pro jednotlivé typy kuželových pružin tlačných:

  • tloušťka materiálu b = do 24 mm
  • šířka materiálu h = do 220 mm
  • vnitřní průměr pružiny d = min. 14 mm
  • vnější průměr pružiny D = max. 350 mm
